| 項目及び寸法区分 | 許容差 | |
|---|---|---|
| 辺の長さ | 30mm未満 | ±0.2mm |
| 30mm〜50mm | ±0.25mm | |
| 50mm以上 | ±0.5% | |
| 厚み | 使用した材料のJIS規格に定める許容差 | |
| 長さ | 定尺4〜5m | ＋30mm |
| -0 | ||
| 曲り | 全長に対し | 0.3%以下 |
| 項目及び寸法区分 | 許容差 | |
|---|---|---|
| 辺の長さ | 40mm〜100mm | ±0.5mm |
| 101mm以上 | ±1.0% | |
| 各辺の平板部分の凹凸 | 辺の長さ：50mm | 0.5mm以下 |
| 辺の長さ：50〜100mm | 0.5mm以下 | |
| 辺の長さ：101mm以上 | 辺の長さの0.4%以下 | |
| 隣りあった平板部分のなす角度 | 90°±1.0° | |
| 長さ | ＋60mm、-0 | |
| 曲り | 1.0mm/M以下 | |
| ねじれ | 0.6mm/M以下 | |

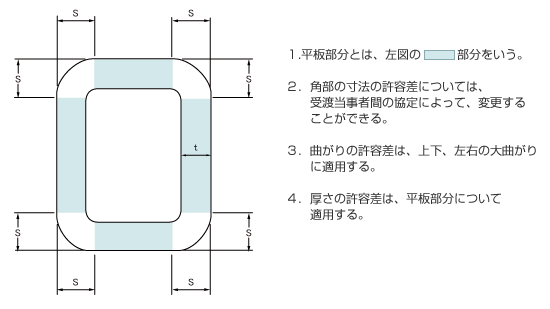

| 角部の寸法：Ｓ ※下図参照 | 3ｔ以下※下図参照 | |
| 肉厚 | ±10％ | |
| 溶接ビードの位置 | 短辺の中央部 | |
| 溶接ビードの高さ | 肉厚の10%以下 | |
